A une vingtaine de km au nord-ouest de Kiev se trouve l’aérodrome de Gostomel (UKKM). Propriété du constructeur aéronautique Antonov qui l’utilise essentiellement pour ses principaux vols d’essais, il sert également de base pour la compagnie aérienne spécialisée dans le fret, Antonov Airlines dont la flotte, constitués d’une vingtaine d’avions cargos de divers types sortis des usines locales, se distingue en exploitant un avion rare, car unique et spectaculaire, l’Antonov 225 Mriya.
Dérivé de l’An-124, dont 4 exemplaires sont visibles sur cette vue aérienne de l’aérodrome de Gostomel, l’An-225 démontre sa taille exceptionnelle. On note aussi la présence de deux AN-22 qui en imposent aussi !
Dernier vestige encore actif de l’aventure de la navette spatiale soviétique, cet appareil immense a été conçu à la fin des années 80 pour le convoyage par voie aérienne des véhicules spatiaux, à l’instar des deux Boeing 747-100 Shuttle Carrier Aircraft (SCA) de la NASA. Cet hexaréacteur, dérivé de l’Antonov 124, peut, à juste titre, prétendre au titre de plus gros avion jamais construit (1). Avec la chute du régime soviétique en 1991, le programme spatial (2) est stoppé et l’Antonov 225 reste stocké pendant 8 ans. Au tournant du siècle, l’émergence d’un besoin de plus en plus important de transporteurs aériens de forte capacité entraîne une remise en état de vol et une reconfiguration du Mriya en cargo.
Le second exemplaire du 225, que l’arrêt du programme Buran avait laissé inachevé dans les années 90, est même remis en chantier un temps, mais le coût de cette construction s’est avéré un peu trop élevé et le projet a vite été stoppé. Ce fuselage demeure toutefois abrité, en bon état, dans un hangar de Gostomel.
L’unique An-225 escorté par quatre L-39 de la patrouille Vyazma Russ lors d’un meeting aérien à Kiev en 2012. (Photo : Oleg V. Belyakov – AirTeamImages)
Depuis maintenant une quinzaine d’années, l’Antonov 225, immatriculé UR-82060, est régulièrement mis à contribution pour les missions de transport à la demande pour des charges exceptionnelles par leur taille ou leur masse, parfois les deux. Il est effectivement le seul appareil capable de décoller avec une charge utile, hors carburant, d’environ 250 tonnes et un volume utilisable de 1300 m³.
Capture Flightradar24 du départ de l’Antonov 225 à destination de Doncaster en novembre 2015. Chacun de ses mouvements, rares, devient un évènement particulièrement suivi.
Si l’Antonov 225 est impressionnant par sa taille et sa charge utile, la plus lourde, Boeing, de son côté, a récemment mis en service l’appareil disposant du plus grand volume disponible.
Au milieu des années 2000, pour appuyer le programme 787 Dreamliner dont le carnet de commande était particulièrement garni, et ce, des mois avant même le premier vol du prototype, Boeing a lancé la conversion de quatre Boeing 747-400 de seconde main en Boeing 747-409(LCF) Dreamlifter dont le fuselage a été agrandi pour obtenir un volume record de 1840 m³. La charge utile, de 113 tonnes, reste cependant similaire à celle des version cargo de cette version du quadriréacteur.
Le chantier de conversion des quatre appareils, désormais immatriculés N747BC, N780BA, N718BA et N249BA, a été effectué par Evergreen Aviation Technologies Corp à Taiwan (3).
Un Boeing 747LCF à Paine Field, Everett, État de Washington, important site de production Boeing au nord de Seattle.
Le contrat d’exploitation de ces avions est aujourd’hui confié à Atlas Air. Ils ont pour mission exclusive d’assurer les liaisons logistiques entre les différents sites impliqués dans la production des pièces principales du Dreamliner, principalement Everett et Charleston aux USA, Tarente en Italie et Nagoya au Japon.
Trois Boeing 747LCF visibles sur GE à Nagoya (g) et à Tarente (d).
Le rôle joué par les Dreamlifter dans la production industrielle du 787 est clairement essentiel, une étude préliminaire ayant démontré que l’acheminement de ces mêmes pièces par voie maritime aurait pu prendre jusqu’à 30 jours. On imagine bien qu’en réduisant ce délai à un jour ou deux les économies réalisées compensent plus que largement l’investissement que ces avions représentent.
Un 747LCF survole la région parisienne, le 10 mars 2011, en route vers l’Italie.
Le Dreamlifter a quand même fait la démonstration de capacités inattendues lorsque l’un d’eux, alors en vol vers McConnell Air Force Base au sud-est de Wichita au Kansas, s’est posé, lors d’une nuit de novembre 2013, sur la piste du James Jabara Airport, à une douzaine de km plus au nord, à la suite d’une confusion de son équipage. Comme c’est toujours le cas dans ces situations relativement peu fréquentes quand même, les pistes des deux aérodromes avaient la même orientation, mais celle où le Boeing s’est posé ne mesurait que 1800 mètres de long, contre plus de 3000 à la destination initiale. L’escale non prévue a duré une douzaine d’heure, le temps de vider l’appareil de sa cargaison et de vérifier si l’envol était possible, ce qui fut donc fait, devant de nombreuses caméras venues immortaliser cet évènement tragicomique.
Avec beaucoup d’humour, les concepteurs du 747LCF ont écrit une lettre au père du Boeing 747 pour présenter leurs excuses pour ce qu’ils ont fait à la silhouette de son chef d’œuvre. L’histoire ne dit pas si ils ont été absouts pour cette faute grave ! (Photo : Jason Rabinowitz)
Le système mis en place par Boeing pour ses lignes logistiques est le même que celui qui est appliqué par son concurrent, Airbus, dont la spécificité européenne explique l’éparpillement des sites de production en France, en Allemagne et en Grande Bretagne. Pour transporter des pièces aussi volumineuses que des tronçons de fuselage, des ailes, des empennages et des gouvernes de profondeurs, Airbus a fait construire 5 Airbus A300-600ST Beluga qui se distinguent par un volume interne utilisable important de 1410m³, qui est resté le volume le plus vaste disponible sur un avion jusqu’à l’émergence du Dreamlifter (4). Cependant, la charge utile standard de 47 tonnes du Beluga demeure modeste en comparaison.
Les 5 Airbus A300-600ST Beluga, réunis à l’usine de Toulouse, leur base de départ.
Ces avions sont entrés en service en 1996 chez Airbus Transport International, une filiale créée spécialement pour cela. Outre leurs missions quotidiennes au profit du groupe Airbus, ces cargos peuvent être loués pour des transports volumineux spéciaux. Ce fut le cas plusieurs fois, notamment, au profit d’Arianespace et même pour des opérations humanitaires. Mais l’opération la plus médiatique a été le convoyage du gigantesque tableau d’Eugène Delacroix, « La liberté guidant le peuple », (2,60 m de haut sur 3,25m de large) qui a bénéficié du Beluga n°3 pour son transport afin qu’il soit exposé à Tokyo en 1999. L’avion avait reçu une reproduction grandeur nature du chef d’œuvre sur son fuselage à l’occasion de cette mission prestigieuse.
L’Airbus A300-600ST Beluga 3 spécialement décoré pour le transport du tableau de Delacroix vers le Japon en 1999 et exposé au Salon du Bourget en juin de cette année-là. (Photo : Reuters)
Ces avions célèbrent donc cette année leurs 20 ans de service. Ils vont être remplacés par le Beluga XL dérivé de l’Airbus A330-200 et dont le premier exemplaire est en cours de production. 5 exemplaires ont également été commandés qui devraient entrer en service entre 2019 et 2025 et pousser progressivement leurs prédécesseurs à la retraite. Avec une charge utile un peu plus élevée et un volume qui n’a pas encore été précisé, le Beluga XL devrait faciliter le transport de pièces plus volumineuses et plus lourdes et apporter une plus grande souplesse logistique à l’avionneur.
Vue d’artiste du futur Beluga XL à réacteurs Rolls-Royce. (Document Airbus Group)
Avant le Beluga, Airbus avait exploité la première génération d’avions à fort volume, les célèbres Super Guppy.
Conçus par la société Aero Spaceline à la suite d’un appel d’offre de la NASA qui cherchait le moyen de transférer les éléments des engins spatiaux construit dans l’ouest des USA jusqu’au site de lancement situé en Floride, de l’autre côté du pays, les Guppy qui existèrent en trois variantes principales, étaient des conversions de Boeing 377 Stratocruiser ou sa version militaire C-97 Stratofreighter. Le premier d’entre-eux, le Pregnant Guppy, immatriculé N1024V, vola effectivement pour la NASA une dizaine d’année à partir de 1963. Il prit donc une part non négligeable dans le programme Apollo. Retiré du service dans les années 70, et immatriculé alors N126AJ, il fut finalement ferraillé en 1979.
Deux Mini Guppy furent également construits. Le premier, immatriculé N111AS et disposant de turbines Allison 501, eut une carrière trop courte puisqu’il fut détruit au décollage d’un vol d’essais, le 10 mai 1970, seulement deux mois après son tout premier vol, tuant son équipage de 4 hommes. Le second, N422AJ, toujours motorisé par des Pratt & Whitney R-4360 connut une carrière plus longue puisqu’il fut exploité par son propre constructeur avant d’être revendu et utilisé sous l’immatriculation N422AU par plusieurs compagnies, dont Aero Union en Californie et Erickson Air Crane, jusqu’en 1995. Aujourd’hui, cet appareil est préservé et exposé au Tillamook Air Museum dans l’Oregon.
Le Mini Guppy N422AU est désormais visible devant le hangar du Tillamook Air Museum.
Ce fut ensuite avec le Super Guppy que la famille se développa. Toujours avec des turbines Allison 501, ce nouveau dérivé du C-97, dont le volume de la soute était de 1408 m³, un record à l’époque, obtint son certificat de navigabilité en novembre 1966 pour les USA et en septembre 1971 pour la France.
En effet, face à ses besoins logistique, le nouvel avionneur Européen Airbus était à la recherche d’une solution pour le transport des éléments de ses avions produits sur les sites de ses différents partenaire européens.
Les trois premiers Super Guppy furent construits aux USA. Le premier entra en service en France en novembre 1971 immatriculé F-BTGV. Le deuxième, immatriculé N1038V resta aux USA car il vint prendre la succession du Pregnant Guppy de la NASA à partir de mai 1972 où il vola sous l’immatriculation N940NS. Le troisième, F-BPPA, entra au service d’Airbus, par l’intermédiaire de son exploitant Aéromaritime, filiale d’UTA, en août 1973.
Les deux appareils suivants, rendus nécessaire par le développement de l’activité du constructeur européen, furent assemblés en France, par UTA Industries au Bourget à partir de 1980. Le F-GDSG vola en juin 1982 suivit par le F-GEAI l’année suivante. (5)
Le premier Super Guppy F-GTGV chargé d’une paire d’ailes d’Airbus. Cet avion est désormais préservé en Grande Bretagne. (photo : Jacques Guillem)
Les capacités des Super Guppy leur permettaient d’acheminer rapidement les sections de fuselage des avions en constructions de tous types. Et même les ailes des Airbus long courrier A330 et A340 pouvaient trouver leur place à bord. Ce sont ces capacités hors normes qui expliquent que la première génération de Beluga, sur base d’Airbus A300, dispose du même volume interne, à 2 m³ près !
Et quand on connaît l’opposition, à la fois technique et commerciale, qui existe aujourd’hui entre la firme de Seattle et celle de Toulouse, il est amusant de constater que la seconde doit une grande partie de son succès à sa logistique assurée par des avions construits à l’origine par son principal concurrent !
Avec l’arrivée progressive des Beluga, à partir de 1995, plus performants, les Super Guppy cédèrent leurs places. Le dernier vol est effectué par le F-GDSG en octobre 1997, lorsqu’il rejoint Hambourg depuis Toulouse pour être préservé dans l’enceinte de l’usine DASA. Les deux autres avaient déjà rejoint les collections des Ailes Anciennes de Toulouse et du British Aviation Heritage à Bruntingthorpe en Grande-Bretagne.
Les Super Guppy préservés : le N940NS au Pima Air Museum de Tucson (Arizona), le F-BPPA à Toulouse, le F-GDSG à Hambourg et le F-BTGV à Bruntinthorpe.
La NASA profite du retrait des Super Guppy d’Airbus pour acquérir le plus récent, le n°4 F-GEAI, pour succéder à son N940NS, préservé dès lors au Pima Air Museum à Tucson dans l’Arizona.
Le Super Guppy N941NA de la Nasa, vu sur sa base d’El Paso.
Basé normalement à El Paso, au Texas, le dernier représentant encore actif de la famille Super Guppy, ex F-GEAI et désormais immatriculé N941NA, effectue régulièrement des liaisons vers la Floride et le site du Kennedy Space Center à Cap Canaveral pour acheminer satellites et véhicules d’exploration spatiale qui doivent y être lancés.
Le lundi 1er février 2016, le Super Guppy de la NASA livre un véhicule habitable Orion sur le Shuttle Landing Facility (SLF, à Cap Canaveral) pour une prochaine mission. (Photo : NASA)
Ces avions de transport spéciaux, qui sont aussi des oiseaux rares, ont donc des caractéristiques exceptionnelles. Certains peuvent même prétendre au titre de plus gros avion jamais construit, en fonction des paramètres qu’on jugera les plus judicieux, car quel est celui qu’il faut prendre en compte, la masse, la taille ou le volume ? Un débat sans fin !
Voici un tableau récapitulatif des données essentielles de certains appareils évoqués plus haut, accompagnés d’avions plus répandus à titre de comparaison.

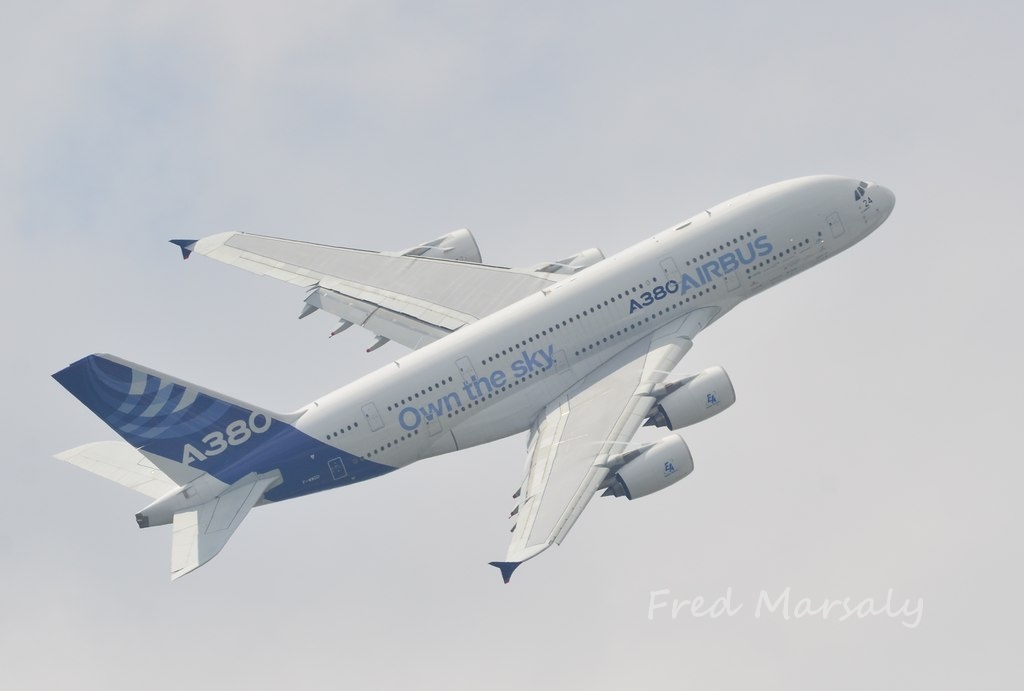

A noter que le volume de la soute du futur A330ST Beluga XL n’a pas encore été communiqué. En ce qui concerne l’Airbus A380, il faut préciser qu’une version cargo A380F avait été prévue mais dont le développement a été arrêté très tôt. Ses caractéristiques auraient été les suivantes : MTOW : 592 t, charge utile : 150 t, volume : 1134 m³.
La présence du H-4, autrement appelé Hugues Spruce Goose, s’explique surtout par son envergure record de 98 mètres. Au passage, le plus gros hydravion de l’histoire n’est pas visible directement sur Google Earth, mais le site où il est préservé facilement localisable en face l’aéroport de McMinnville dans l’Oregon.
Le Musée Evergreen de McMinnville dans l’Oregon où le Spruce Goose est exposé. Les deux Boeing 747 donnent une bonne idée de la taille des bâtiments et les avions tout autour un avant goût intéressant de la collection qu’il abrite.
(1) exception faite de l’Ekranoplan KM qui se trouve à l’intersection des mondes aéronautiques, maritimes, de la science fiction et des délires éthyliques d’ingénieurs désœuvrés. La longueur de son fuselage frôlait les 100 mètres.
(2) La navette Buran, qui n’a effectué qu’un seul vol spatial, en automatique, en novembre 1988, a été détruite à Baïkonour en 2002 lorsqu’une tempête a balayé le hangar où elle tombait en ruine.
(3) En dépit de leur homonymie, cette société n’a aucun lien avec la compagnie cargo Evergreen International, aujourd’hui disparue. Cependant, avant que le contrat d’exploitation des Dreamlifter n’échoit à Atlas Air en 2010, c’est Evergreen International qui exploitait ces avions, alors au nombre de trois, au bénéfice de Boeing, de quoi causer une véritable confusion.
(4) Airbus fait aussi appel à des lignes maritimes et routières, mais sur des distances plus raisonnables que celles envisagées par Boeing pour le 787 et pour un avion, l’A380, dont le rythme de production est bien moins élevé.
(5) C’est dans le cadre de ce programme qu’un ancien KC-97 de la Garde Nationale du Missouri fut convoyé en France. Cet avion connut un destin bien peu enviable comme le raconte List’in MAE.
